UV-Flammenmelder
FL 80/1A...

(TKZ: 80186)

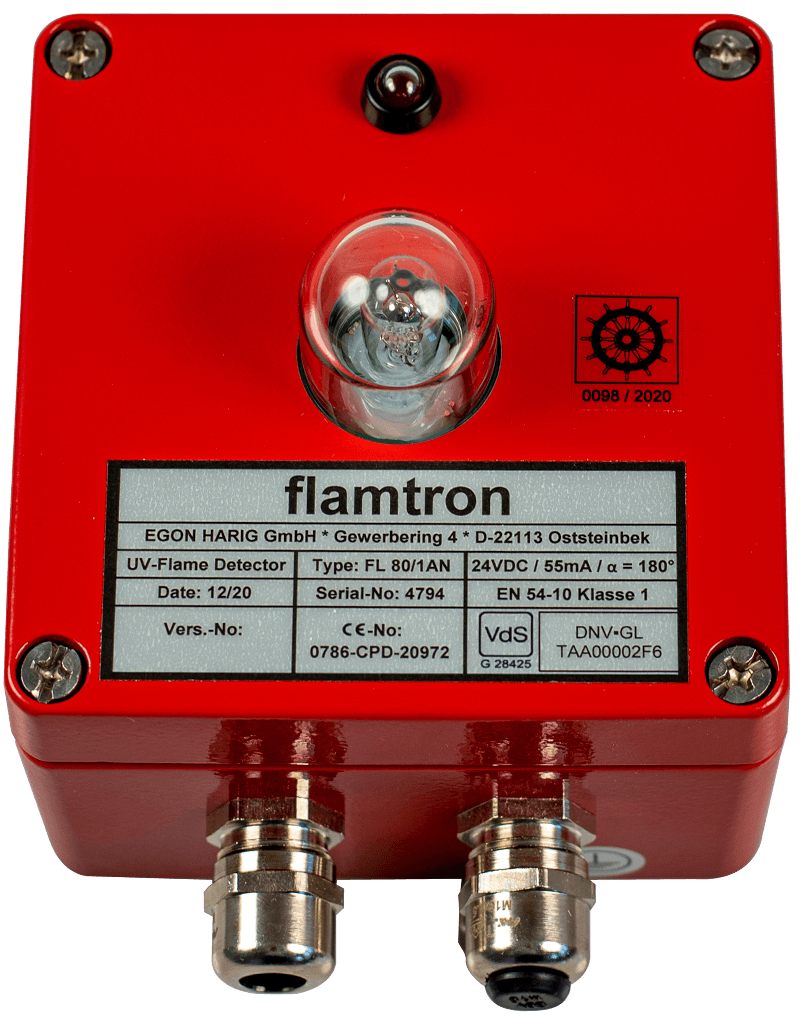

UV-Flammenmelder FL 80/1A...
Abmessungen (L x B x H)155 mm x 120 mm x 110 mm
Gewicht1,4 kg
SchutzartIP 65
Sichtwinkel180°
BrandempfindlichkeitEN 54-10 Klasse 1
Temperaturbereich-20°C bis 80°C
Betriebsspannung24 VDC

Zulassungen / Zertifikate

DNV  MED  VdS

Beschreibung

Der UV-Flammenmelder reagiert nur auf den kurzweiligen Anteil des UV Bereiches (UV C 200 nm 280 nm, wobei das Maximum der spektralen Empfindlichkeit bei 210 nm +/ 10 nm liegt) der von einer offenen Flamme ausgehenden optischen Strahlung. Hierdurch lässt sich eine Beeinflussung durch Glut und Glühlampen grundsätzlich und bei entsprechender Empfindlichkeitseinstellung auch gegenüber Sonnenlicht, speziellen Leuchtstofflampen sowie Entladungsfunken ausschließen.

Die Betriebsspannungserzeugung für die UV Detektorröhre wird kontinuierlich überwacht. Im Falle einer Störung wird diese signalisiert.

Werkseitige Konfigurationen der „Alarm“-Meldungen:
1. Ruhestromprinzip (Relais ist im Normalfall angezogen und fällt bei Alarm ab);
2. Arbeitsstromprinzip (Relais ist im Normalfall abgefallen und zieht bei Alarm an);
3. Daueralarm (Relais zieht an: die Alarmmeldung bleibt anstehen, bis die Spannungsversorgung des Melders kurzzeitig abgeschaltet wird.);
4. Zeitlich begrenzter Alarm (Relais zieht an: die Alarmmeldung wird entsprechend der Einstellung (Alarmdauer bis 95 Sekunden) automatisch zurückgesetzt.);
5. Nachtriggerbetrieb (Der Melder gibt so lange Alarm, wie ein Feuer detektiert wird.)
